葉蠟石是一種含水的鋁硅酸鹽礦物，具有珍珠或油脂光澤。商業(yè)上的葉蠟石與滑石、皂石沒有嚴(yán)格的界限，化學(xué)組成上葉蠟石與高嶺土族礦物相似，都是含水的鋁硅酸鹽礦物。葉蠟石在我國最早用作雕刻工業(yè)品以及印章、石筆等。隨著現(xiàn)代工業(yè)的發(fā)展，葉蠟石用作生產(chǎn)耐火材料、陶瓷及造紙、農(nóng)藥、橡膠、塑料等工業(yè)的填料，也可作玻纖、白水泥等原料，其應(yīng)用領(lǐng)域較為廣泛。

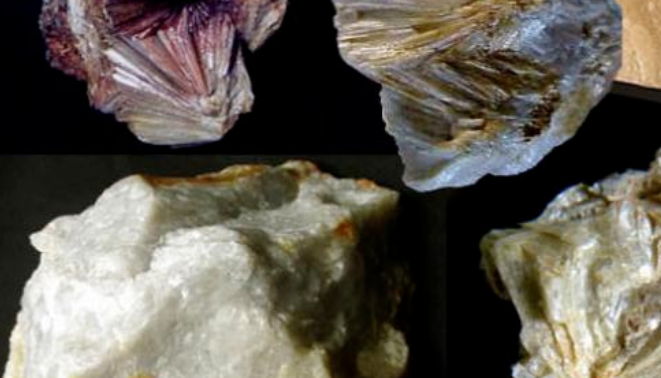

礦石性質(zhì)與礦物結(jié)構(gòu)
葉蠟石的化學(xué)式為Al2［SiO4O10］（OH）2，其中Al2O3的理論含量為28.30%、SiO2為66.70%、H2O為5.0%，莫氏硬度1.25，密度2.65g/cm3，熔點1700°c，呈白、灰白、淺綠、黃褐色等顏色，珍珠或油脂光澤，性韌、有滑膩感，不透明或半透明，條痕白色，具有較好的耐熱性和絕緣性。
自然界中純的葉蠟石礦物集合體很少見，一般都由類似的礦物集合體產(chǎn)出，也有土狀和纖維狀。其主要共生礦物是石英、高嶺土、水鋁石，其次是黃鐵礦、玉髓、蛋白石、絹云母、伊利石、明礬石、水云母、金紅石、紅柱石、藍晶石、剛玉、地開石等。
應(yīng)用領(lǐng)域與技術(shù)指標(biāo)
葉蠟石在雕刻、陶瓷、玻璃、橡膠、塑料、造紙、耐火材料、人造金剛石等領(lǐng)域應(yīng)用廣泛。

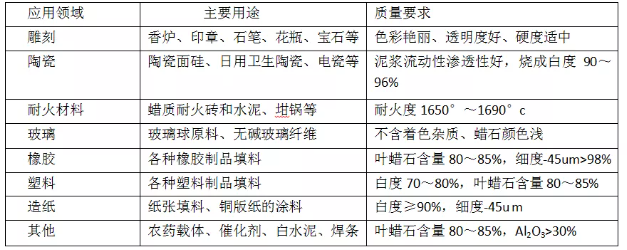

表一、葉蠟石主要用途及質(zhì)量要求
表二、葉蠟石產(chǎn)品技術(shù)要求
選礦工藝與加工技術(shù)
①、破碎與磨礦
葉蠟石的破碎與磨礦有兩個目的：一是為選礦的提純作業(yè)準(zhǔn)備葉蠟石與雜質(zhì)礦物單體解離的粉體物料，二是對于純度能滿足應(yīng)用領(lǐng)域要求的葉蠟石直接加工成粉體產(chǎn)品。由于葉蠟石較柔軟，而雜質(zhì)較硬，因此選礦式采用選擇性粉碎工藝設(shè)備是非常重要的。
②、揀選
葉蠟石內(nèi)在組成的差異，反應(yīng)在外觀較明顯，主要有光性和色澤等信息，可用人工揀選出大塊雜質(zhì)礦石，也可采用近紅外高光譜智能分選機等光電揀選機揀選。
③、重選

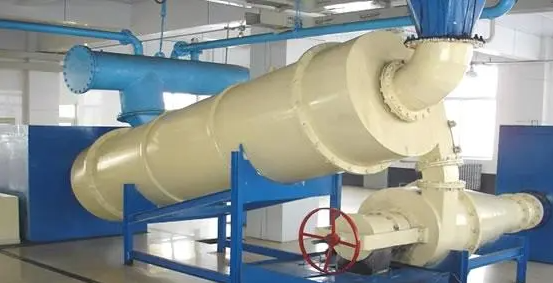

葉蠟石和雜質(zhì)的礦物的密度差異不大，但經(jīng)過磨礦，尤其是選擇性磨礦，不同礦物的原生粒度有差異，硬度差異更明顯，硬礦物常在較粗的粒級中分布。根據(jù)這些特征可采用懸浮分散和沉降分級的重選方法進行選別。
④、磁選
葉蠟石礦石中大部分礦物磁性不明顯，含鐵雜質(zhì)磁性較弱，破碎磨礦過程中產(chǎn)生的機械鐵可用弱磁選別，賦存的氧化鐵和硅酸鐵要用立環(huán)、電磁漿料等高梯度磁選機強磁去除。
⑤、浮選

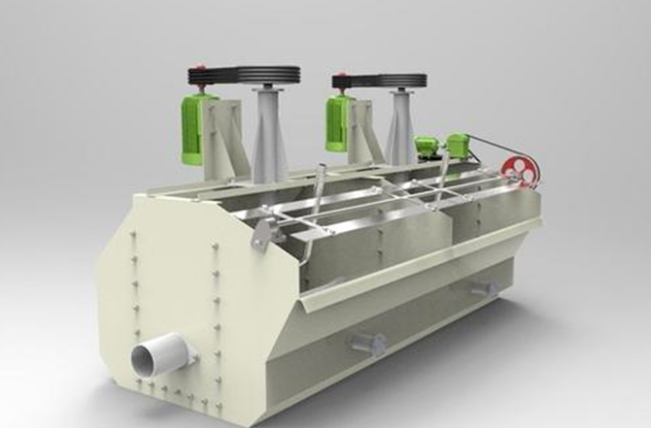

當(dāng)鐵礦物雜質(zhì)為硫化物時，可用黃藥類進行浮選除鐵，鐵雜質(zhì)為氧化物時，用石油磺酸鹽進行浮選除鐵，葉蠟石和石英的分離可采用脂肪酸或胺類作捕收劑在堿性或酸性介質(zhì)中進行浮選分離。
⑥、化學(xué)提純
對于白度較差，物理選礦方式難以達到質(zhì)量指標(biāo)要求的礦石，可采用還原漂白工藝進行化學(xué)提純。
葉蠟石在用作造紙、塑料、橡膠、耐火材料等領(lǐng)域時，要對其進行超細粉碎加工，目前主要有干法和濕法兩種工藝。干法工藝主要采用超細磨氣流粉碎機，濕法工藝主要采用研磨剝片機和攪拌磨。
葉蠟石的表面改性一般采用硅烷及鈦酸脂偶聯(lián)劑。葉蠟石粉體的表面改性有干法和濕法兩種。
葉蠟石具有化學(xué)惰性，耐高溫高壓，有極好的電熱絕緣性，較低的抗剪強度等性能，具有理想的內(nèi)摩擦和固體轉(zhuǎn)壓性能，在現(xiàn)代超高壓技術(shù)中得到廣泛應(yīng)用，成為超硬材料工業(yè)中最重要的超高壓傳壓和密封材料。葉蠟石與合金片、碳片經(jīng)高溫、高壓和化學(xué)提純方式可得到所需的人造金剛石。
（華特磁電工業(yè)園）
華特選礦工程設(shè)計院技術(shù)服務(wù)范圍
①常見元素的分析和金屬材料檢測。
②石英、長石、高嶺土、鋁土礦、鋰輝石、葉蠟石等非金屬礦除雜提純。
③鐵、鈦、錳、鉻、釩等黑色金屬選礦。
④稀土、黑鎢礦、鉭鈮礦、石榴石、電氣石等弱磁性礦物選礦。
⑤各種尾礦、尾渣等二次資源綜合利用。
⑥有色金屬礦物磁選+重選或浮選等聯(lián)合選礦。
⑦黑色、有色、非金屬礦物智能傳感分選。
⑧物料粉碎、球磨、分級等粉體超細加工。
⑨半工業(yè)化連選試驗。
⑩礦山選廠破碎、預(yù)選、磨礦、磁（重、?。┻x、干排等EPC交鑰匙工程。
聯(lián)系我們
官網(wǎng)：www.shor1.com郵箱：htcd@chinahuate.com
